ТМД-Б

ТМД-Б - протитанкова міна радянського виробництва.

ТТХ ТМД-Б

Довжина: 320 мм

Ширина: 290 мм

Висота: 160 мм

Загальна маса: 9 кг

Маса вибухової речовини: 6.7 кг

Зусилля спрацювання: 200-500 кг

Історія та конструкція

Протитанкова міна під назвою ТМД-Б була розроблена радянськими спеціалістами з ДСКБ-47 ще у 1930-х роках, проте на той момент її на озброєння не прийняли. Але під час активних бойових дій другої світової війни радянські війська стикнулись з проблемою, що міни ТМД-40 та ТМД-42 які на той момент перебували на озброєнні були не зовсім ефективні проти німецьких Тигрів і Пантер. І у зв'язку з цим у 1943 році було прийнято рішення в швидкому порядку прийняти на озброєння нові протитанкова міна ТМД-Б та налагодити їх серійне виробництво. Міни ТМД-Б активно використовували до самого кінця Другої Світової війни, а також її використовували у Корейській війні та війні у В'єтнамі.

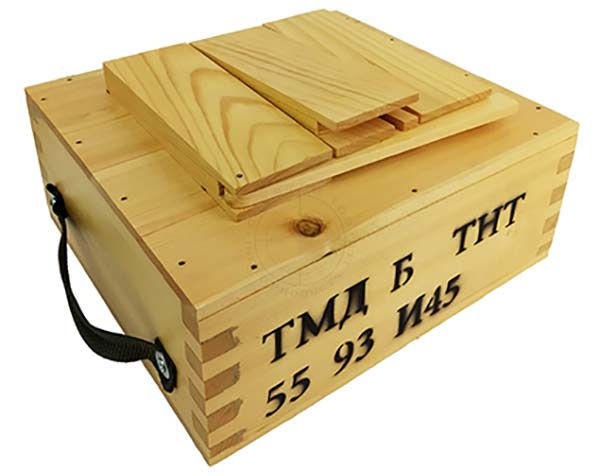

Сама міна ТМД-Б має дуже просту конструкцію. Вона складається з дерев'яного ящика у верхній частині якого є отвір для того, щоб туди можна було вставити детонатор. На верхню частину набиті дві дощечки, між якими покладена третя. Крізь усі три дощечки пропущена металева дротяна вісь, завдяки чому середня дощечка може повертатися, відкриваючи гніздо детонатора. Замикається відкидна дощечка вузькою планкою, що проходить у пазах усіх трьох дощечок. Усередині ящика розміщались два брикети з вибуховою речовиною. Зазвичай використовували тротил або амоніт. Загальна маса вибухової речовини складала 6.7 кг. А між брикетами вставлена 200-грамова тротилова шашка, від зсуву її утримують два брусочки, прибиті до дна міни. У шашку вставляється детонатор МВ-5 із запалом МД-2. Додатковими елементами самоліквідації міна не комплектувалась.

Процес встановлення протитанкової міни ТМД-Б відбувається вручну на ґрунт, так і в ґрунт, і у сніг. Але за необхідності дані міни можна було встановлювати за допомогою мінних розкладчиків ПМР-1 або ПМР-2. Термін бойової роботи міни обмежується терміном збереження вибухових властивостей заряду вибухової речовини та збереженням дерев'яного корпусу. При руйнуванні корпусу міни від гниття деревини чутливість міни зростає з 200-500 кг. до 3-5 кг. А під час наїжджання танка або іншої колісної техніки на міну верхня частина міни, що має внутрішні надпили, проламувалася і середня відкидна дощечка тиснула на детонатор, змушуючи його спрацювати.
