FN40GL

FN40GL – підствольний гранатомет який має калібр 40х46 мм

ТТХ FN40GL

Довжина ствола: 230 мм

Маса: 1 кг

Калібр: 40х46 мм

Початкова швидкість польоту гранати: 76 м/с

Прицільна дальність стрільби: 300 м

Історія та конструкція

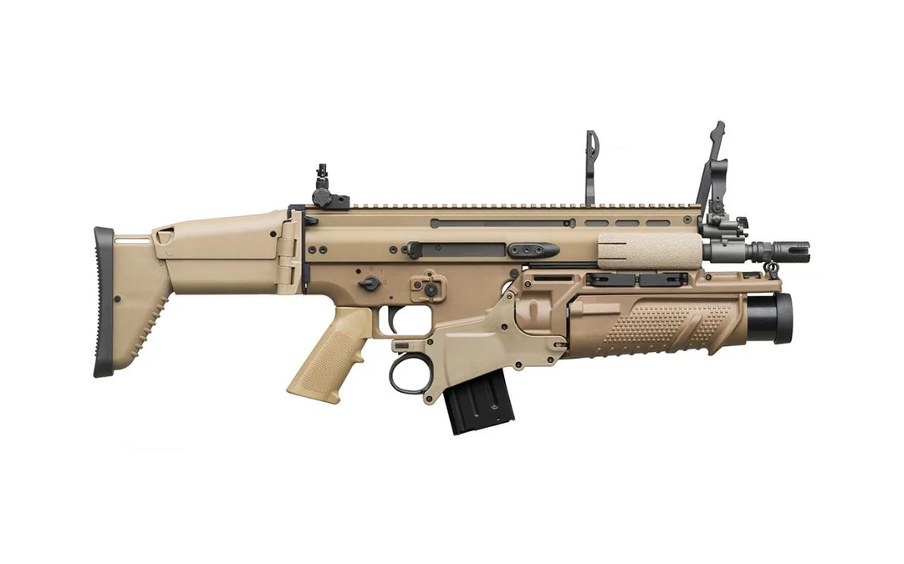

У 2004 році американським підрозділом бельгійської компанії FN Herstal для участі в конкурсі на створення нової штурмової гвинтівки для бійців USSOCOM була розроблена гвинтівка FN SCAR. Разом з цією гвинтівкою був також розроблений підствольний однозарядний гранатомет який отримав маркування FN40GL.

Підствольний гранатомет FN40GL (Mk. 13 Mod 0) був розроблений на базі підствольного гранатомета FN GL1 (спеціально створеного бельгійською компанією FN Herstal для штурмової гвинтівки FN F2000). Він являється однозарядним гранатомет з нарізним столом та виконаний за традиційною схемою з рухомим стволом.

FN40GL складається з нарізного ствола, ствольної коробки з ударно-спусковим механізмом, кожуха і відкидного прицілу. Він має калібр 40х46 мм, а заряджання проводиться вручну, шляхом зсуву ствола вперед, з одночасною екстракцією стріляної гільзи. Позаду ствола гранатомета розташована коротка ствольна коробка з ударно-спусковим механізмом.

Ударно-спусковий механізм FN40GL подвійної дії та складається з двох частин: жорстко закріпленого модуля - з ударним механізмом і знімного модуля - зі спусковим механізмом. Зведення ударника здійснюється автоматично під час перезаряджання. Додатково FN40GL комплектується відкритими прицільними пристосуваннями які встановленні на верхній частині стола ліворуч.

Спусковий гачок виконаний у вигляді кільця. Розташування його дає змогу стрільцю здійснювати стрільбу з гранатомета FN40GL і гвинтівки FN SCAR, не змінюючи положення руки, що стріляє.

Однозарядний гранатомет FN40GL виготовляється у декількох конфігураціях:

FN40GL-L - для використання в якості підствольного гранатомета для SCAR-L.

FN40GL-H - для використання в якості підствольного гранатомета для SCAR-H.

FN40GL-S - для використання як самостійна зброя під час установлення на спеціальний модуль, що має телескопічний приклад і пістолетне руків'я, а також оснащений напрямними типу Picatinny.
