МС-4

МС-4 – багатофункціональний вибуховий пристрій, який був розроблений в радянському союзі.

ТТХ МС-4

Довжина: 155 мм

Ширина: 92 мм

Висота: 31 мм

Маса: 410 г

Маса вибухової речовини: 120 г

Час уповільнення: від 15 хв до 360 г

Історія та конструкція

Міна МС-4 або ж як її ще називають "Міна-сюрприз МС-4" була розроблена в радянському союзі. В наслідок різноманіття можливостей її використання її можна описувати як багатоцільову міну.

Дана міна призначена для використання як міна-пастка, як пристрій невилучення для мін інших типів та як детонатор інших мін.

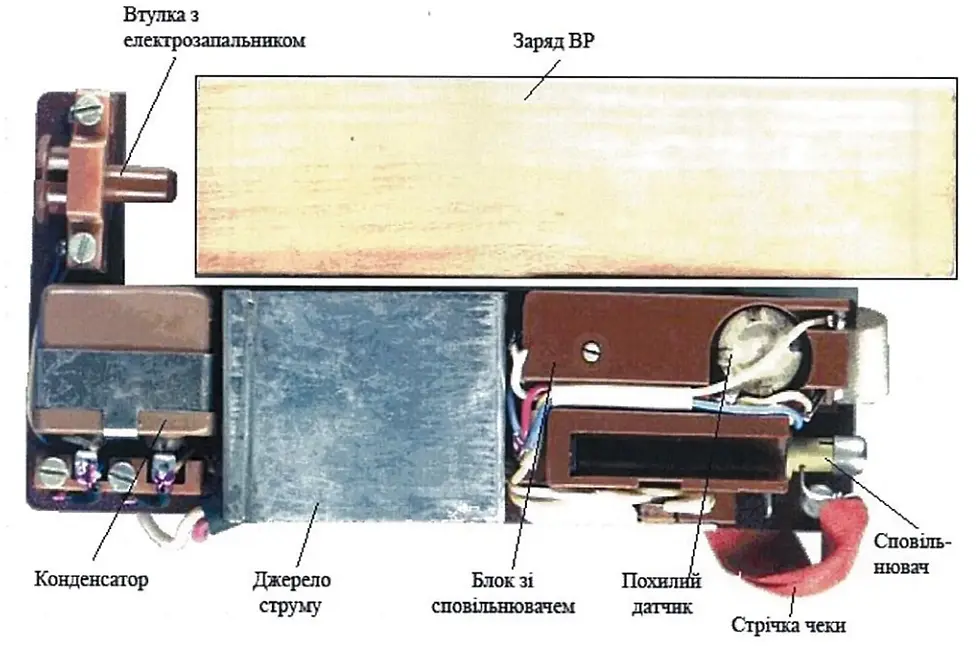

Корпус міни являє собою герметичний металевий футляр із двома замками, забезпечений двома петлями для прив'язування. Усередині футляра міститься монтажна панель, на якій закріплено пластмасовий блок, що містить сповільнювач, вібраційний і похилий датчики. На торці блоку розташовано гніздо для детонатора КД-8А, перемикач режиму роботи, сповільнювач - вмикач із чекою, батарея, електрозапальник та заряд вибухової речовини.

Для виконання покладених на міну завдань вона оснащена такими датчиками цілі:

·      похилий датчик - спрацьовує в разі нахилу міни більш ніж на 20 градусів у будь-якому напрямку або різкого зміщення міни в будь-який бік.

·      вібраційний датчик - спрацьовує від вібрації, спричиненої рухом транспортного засобу, коливань міни, спричинених спробою зрушити її з місця, взяти її, прикріпити до неї що-небудь.

·      таймер - спрацьовує після закінчення заданого проміжку часу в межах 15 хв -360 год.

Необхідний режим роботи обирається під час встановлення міни. Після висмикування чеки сповільнювач (вмикач) починає переведення міни в бойове положення, в якому вона спрацює від обраного датчика.

Вибір характеру використання міни здійснюється за рахунок установки поворотного трипозиційного перемикача-контактора, розташованого під кришкою міни, в певну позицію і установкою положення таймера:

1. Режим об'єктної міни. Таймер режиму (позиція перемикача на середньому контакті).

2. Режим міни-пастки. Таймер режиму в режимі механізму далекого зведення 1 похилий датчик (позиція перемикача червоне кільце) або включений вібраційний датчик (позиція перемикача - зелена хвиляста лінія).

3. Режим протитранспортної міни. Включений таймер в режимі механізму далекого зведення і вібраційний датчик (позиція перемикача - зелена хвиляста лінія).

Термін бойової роботи міни обмежується працездатністю джерела живлення, але не менше 1 місяця. У нормальних умовах довкілля і свіжому джерелі живлення термін бойової роботи 3-4 місяці.
