Торнадо-С - аналог M142 Himars?

Авторство: Микола, канал VANGUARD

СПУ 9А54 РСЗВ РСЗВ 9К515 Торнадо-С

При ознайомленні з українськими, західними або російськими ЗМІ, ви могли натрапити на згадки про РСЗВ "Торнадо-С". У російських пропагандистських матеріалах цю РСЗВ позиціонують як аналог американської РСЗВ M142 HIMARS. Але чи дійсно це так? Відповідь на це запитання можна отримати в нашій статті.


Зміст статті:

Історія створення РСЗВ
Конструкція Торнадо-С, або як не варто модифікувати РСЗВ
Історія створення реактивних снарядів "нового покоління"
Конструкція реактивних снарядів "нового покоління"
Висновки

Історія створення РСЗВ

На озброєнні Збройних Сил Російської Федерації перебуває кілька основних типів РСЗВ. Наприкінці 2000-х років було вирішено провести глибоку модернізацію цієї техніки. Програма модернізації отримала загальну назву "Торнадо". Оновлення РСЗВ 9К58 "Смерч" створювалося під шифром "Торнадо-С" і отримало індекс 9К515. Розробку цього проекту вели в Державному науково-виробничому підприємстві "Сплав", яке раніше створило базовий "Смерч".

СПУ 9А54 РСЗВ РСЗВ 9К515 Торнадо-С

У 2015 році було успішно завершено державні випробування, а пізніше цю систему прийняли на озброєння російської армії. У 2015-2016 роках було розгорнуто серійну модернізацію стройової техніки, і з 2017 року її постачають до військ.


Конструкція Торнадо-С, або як не варто модифікувати РСЗВ

Проект Торнадо-С передбачав оновлення бойової машини Смерч за допомогою заміни всієї ключової апаратури. У машину були інтегровані нові засоби навігації, обчислювальний комплекс та прилади управління вогнем.

На перший погляд, це чудове оновлення застарілої РСЗВ, але не все так просто. При більш детальному розгляді цього виробу виникає ціла низка запитань.

СПУ 9А54 РСЗВ 9К515 Торнадо-С
Застарілий принцип заряджання

У більшості сучасних РСЗВ використовується пакетне перезаряджання, що дозволяє автоматизувати, значно пришвидшити цей процес та відмовитися від класичних ТЗМ. Але у РСЗВ Торнадо-С вирішили не змінювати класичну схему перезарядки, в результаті чого процес спорядження РСЗВ триває 36 хвилин, коли у РСЗВ M142 Himars цей процес займає 4-5 хвилин. (Насправді росіяни дуже активно використовують пакети, але є один нюанс).

Процес перезаряджання РСЗВ M142 Himars

Процес перезаряджання РСЗВ Торнадо-С із використанням ТЗМ
СУВ РСЗВ Торнадо-С

Російські розробники використовували застарілу елементу базу, оскільки іншої в них немає. У результаті чого апаратура бортового управління і зв’язку, автоматизована система управління наведенням і вогнем, гірокомпас, система супутникової навігації та інші прилади для топоприв'язки не відповідають сучасним стандартам. Російським конструкторам не вдалося створити сучасну РСЗВ з інтегрованою цифровою системою управління вогнем та іншими необхідними системами.

Процес роботи з СУВ РСЗВ Торнадо-С


Один з елементів СУВ РСЗВ Торнадо-С

Для порівняння продемонструємо СУВ американських РСЗВ M142 Himars M270A1 та української модернізації РСЗВ БМ-27 Ураган - РСЗВ Буревій.

Елементи СУВ РСЗВ M142 Himars

Елементи СУВ всередині РСЗВ M142 Himars

На фото також встановлена Joint Battle Command Platform (JBC-P), цифрова мережева система ситуаційної обізнаності, що демонструє військові підрозділи на карті разом із тактичним чатом, що ще підвищує точність ураження цілей.

JBC-P працює на апаратній платформі Mounted Family of Computer Systems (MFoCS)

СУВ РСЗВ M270A1

СУВ РСЗВ Буревій

Термінал СУВ РСЗВ Буревій
Відсутність інтересу до РСЗВ Торнадо-С зі сторони іноземних покупців

За весь час існування даної РСЗВ на експорт було продано 0 систем.

Ціна РСЗВ Торнадо-С

Іншою проблемою є ціна даної модернізації РСЗВ 9К58 Смерч до рівня РСЗВ 9К515 Торнадо-С.

На початку осені 2019 року МО РФ уклало зі "Спеціальним конструкторським бюро" контракт на постачання 20 одиниць Торнадо-С (модифікації старих РСЗВ 9К58 Смерч) на суму 7 млрд руб. За кожну модернізовану ПУ МО РФ заплатило 5,4 млн $.

Вартість нової пускової установки РСЗВ M142 HIMARS становить 5,1-5,6 млн $.

СПУ 9А54 РСЗВ 9К515 Торнадо-С

Історія створення реактивних снарядів "нового покоління"


Ще в першій 2010-х років планувалося розробити нові 300-мм ракети зі збільшеною дальністю і точністю стрільби.

Улітку 2020 року керівництво держкорпорації Ростех повідомило, що її підприємства працюють над двома новими реактивними снарядами для Торнадо-С, а восени на міжнародному форумі Армія-2020 продемонструвало конструкцію нового високоточного керованого реактивного 300-мм реактивного снаряду для РСЗВ Торнадо-С 9К515.

РС 9М549 для РСЗВ Торнадо-С на виставці Армія-2020

26 грудня 2022 року видання Известия з посиланням на неназваного представника Міноборони заявило, що розробку нової лінійки таких виробів уже завершено. Снаряди запущені в серійне виробництво, їх навіть постачають у війська.

Але з фактичної точки зору цю інформацію не можна перевірити, чи правдиві ці заяви, оскільки не вказано жодних джерел або конкретних даних про нову лінійку виробів.


Конструкція реактивних снарядів "нового покоління"

У результаті програми розробки нових керованих РС було створено перспективні керовані реактивні снаряди 9М544 і 9М549.

Збільшення точності й дальності було досягнуто завдяки оснащенню нових снарядів аеродинамічними кермами та блоками системи управління 9Б706.1, що мають у своєму розпорядженні безплатформні інерційно-навігаційні системи (БІНС) СН398М на базі обчислювальних блоків/БЦВМ БІ616, датчики кутової швидкості та лінійного прискорення від, датчики супутникової навігації ГЛОНАСС.

Аеродинамічні керма нового РС 9М544/549

Блок системи управління реактивним снарядом 9Б706.1

Блок системи управління реактивним снарядом 9Б706.1

Обчислювальні блоки БІ616, спираючись на дані вищевказаних датчиків, здійснюють програмну побудову найоптимальнішої квазібалістичної траєкторії польоту для РС у стратосфері.


ТТХ РС 9М544/549:

Одноступенева твердопаливна ракета

Дальність: ? (100-120 км)

КІВ: ? (5-35 м)

Маса БЧ: ? ( > 142 кг)

Маса ракети: 800-828 кг

Діаметр ракети: 300 мм

Довжина: 7600 мм


Здавалось би, чудова модернізація застарілих реактивних снарядів, що надала б їм нові можливості, але не все так однозначно. При більш детальному розгляді цих РС виникає ціла низка запитань щодо їх ефективності та використання в бойових умовах.

Відсутність чітких ТТХ у реактивних снарядів

На початку розробки заявлена дальність РС > 100 км, проте, із часом це число зросло до 120 км.

20 листопада 2022 р. міністерство оборони РФ опублікувало відеоролик про бойову роботу РСЗВ "Торнадо-С" та їхніх розрахунків. Демонструвався вихід на позицію, підготовка до стрільби й пуски ракет. "Российская газета" 23 листопада написала, що в показаному епізоді ракети використовувалися по цілях на віддаленні 105 км, але джерело даних про дальність стрільби не вказали.

З КІВ подібна історія. Різні джерела в різні періоди часу надавали різні значення ймовірного відхилення. КІВ реактивних снарядів коливалося від 5 до 35 м, проте, навіть верхнє значення викликає певні сумніви.

Про масу БЧ чіткі та достовірні дані теж відсутні.

Макет нового РС 9М544/549

Макет нового РС 9М544/549
Відсутність офіційних випробувань, що підтверджували б характеристики виробів, нюанси практичного застосування

Крім вище згаданих пусків, які були проведені 20 листопада 2022 р., іншої інформації про випробування даних реактивних снарядів не маємо.

Однак, ці ракети активно використовуються в бойових діях, зазвичай застосовуються для обстрілів міст, що говорить про їх справжню точність.

Залишки частин російських РС після обстрілу Покровського 04.03.2022

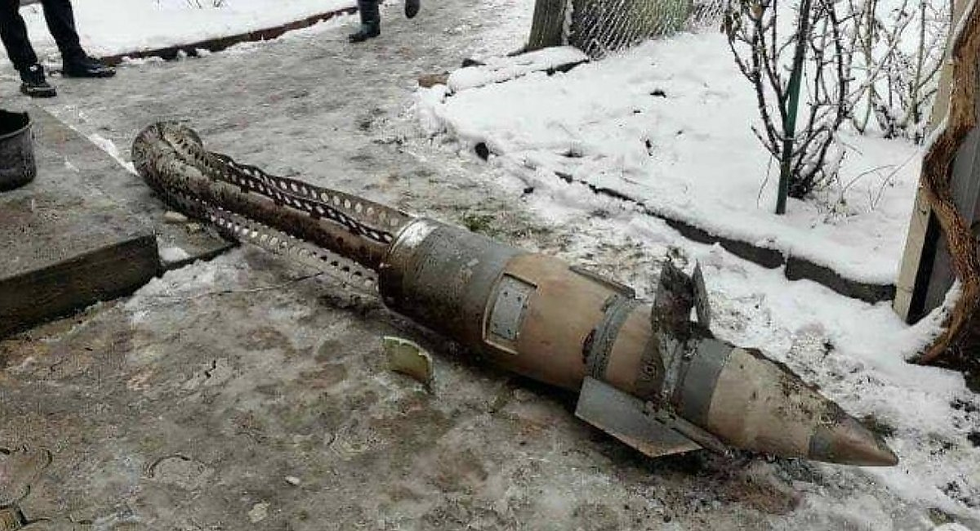

Залишки частин російських РС після обстрілу Миколаєва у березні 2022

Залишки частин російських РС після обстрілу Кривого Рогу 09.07.2022
РС існують тільки у касетній версії

У результаті програми модернізації було створено два типи РС: 9М544 та 9М549.

Обидва типи ракет мають касетну БЧ (у двох версіях), що не саме логічне рішення для коригованих боєприпасів з "високою точністю".

Керований реактивний снаряд 9М544

Реактивний снаряд 9М544 має касетну БЧ, що містить 552 кумулятивно-осколкові бойові елементи масою 240 г кожен.

Керований реактивний снаряд 9М549

Реактивний снаряд 9М549 має касетну БЧ, що містить 72 кумулятивно-осколкові бойові елементи більшого розміру.


⚠️⚠️⚠️УВАГА, ТЕХНІЧНИЙ МОМЕНТ ⚠️⚠️⚠️

Проблеми з системою наведення РС

Система наведення РС 9М544/549

Блок системи управління реактивним снарядом 9Б706.1

Схема блоку системи управління реактивним снарядом 9Б706.1

Про більшість агрегатів блоку системи управління майже нічого не відомо, проте, є певні дані про конструкцію безплатформенної інерційної системи наведення (БІНС) та ряду інших агрегатів.

БІНС СН398М

Схема БІНС СН398М

В описі зазначено, що система наведення використовує хвильові твердотілі гіроскопи, які мають відносно низьку точність через сильний вплив зовнішніх факторів, таких як вібрації та зміни температури. Це особливо критично з урахуванням того, що ІНС РС є безплатформенною, що призводить до більших вібрацій гіроскопів під час польоту ракети.

Також зазначено, що система наведення використовує одновісній маятникові акселерометри. Вони є відносно менш точними, мають доволі малий діапазон вимірювання прискорень. Крім того, одновісні маятникові акселерометри більш чутливі до впливу зовнішніх факторів, таких як температура та вібрації.

ВОГ ТИУС-500

Також, для вимірювання кутових швидкостей використовується волоконно-оптичний гіроскоп (ВОГ) ТИУС-500, який виготовляється компанією НПК "Оптолинк" у Зеленограді під Москвою. У середині блоку знаходиться мікросхема з програмованою логічною інтегральною схемою Cyclone II EP2C8Q208C8N від компанії Altera. Намагались стерти маркування з цієї мікросхеми, проте компанія Intel, яка купила Altera у 2015 році, продовжує підтримувати та випускати Cyclone.

ВОГ ТИУС-500 у розборі

Сам чіп не відноситься до військової продукції, він вільно продається і фактично є побутовим електронним компонентом.

Крім того, ВОГ ТИУС-500 використовується Російською Федерацією в космічному кораблі "Союз МС", який є останньою версією відомого радянського космічного корабля.

Матричний кристал Н1537ХМ1

Зокрема центральні місця на платі російського виробництва посідають базові матричні кристали Н1537ХМ1 від підмосковного "Ангстрем" (створений у 1964 році при Зеленоградскому центрі електроніки "НИИ-336"). Ця компанія вже під санкціями США.

Серія кристалів 1537 була розроблена ще у СРСР десь у 80-х роках. І без доступу до західних мікросхем російська оборонна промисловість у питанні електронних компонентів цілком й залишилась на тому самому рівні. Й можливо навіть ще гіршому, бо навіть на серійних платах російські виробники активно доопрацюють дротами те, що не вдалось розвести під час проєктування.

Матричний кристал Н1537ХМ1

Блок системи управління реактивним снарядом 9Б706.1 у розборі

Окрім того, детальний аналіз блоку навігації ракети 9М544 показав, що ракета, в значній мірі, зібрана з комерційних мікросхем, які можливо легко придбати на AliExpress. Тобто більша частина електронної компонента зібрана на мікросхемах, що призначені для використання у цивільній побутовій техніці.

Зображення з ідентифікованими деталями

Відповідно до пояснення: дві мікросхеми у корпусі TSOP66, три мікросхеми у корпусі LQFP64, танталові SMD конденсатори, роз'єми DB15 та SMA.


Система наведення РС M30/31

Для порівняння розглянемо систему наведення американських реактивних снарядів M30/31 (GMLRS).

Схема блоку системи управління реактивним снарядом GMLRS

Ракета GMLRS керується компактною ІНС, яка використовує GPS та інерціальні вимірювання. Система HG1700 розміром з грейпфрут поєднує в собі GPS-приймач NavStrike™, блок інерціальних вимірювань Honeywell, центральну процесорну плату і блок живлення. Вона важить 4 кг і споживає менше 25 Вт енергії.

ІНС HG1700

Інерційна система відстежує положення реактивного снаряду, слідкуючи за датчиками, що знаходяться всередині. Три кільцеві лазерні гіроскопи визначають переміщення відносно трьох осей, а три ортогональні акселерометри з чутливими елементами вимірюють прискорення ракети.

ІНС HG1700 у розборі

На цьому фото можна побачити більш детально розглянути бортову цифрова обчислювальну машину НС HG1700. Потрібно відмітити, що вона створена на доволі сучасній елементній базі, є доволі компактною та має фільтр Калмана, що дозволяє підвищити точність роботи системи.

Зараз компанія NTA розробляє вдосконалену систему наведення (EGS) для ракети GMLRS на базі архітектури Xilinx UltraScale SoC. 64-розрядна операційна система, що працює на багатоядерному процесорі, в режимі реального часу буде забезпечувати керування ракетою, а також всі інші існуючі функції ГСН.

GPS-приймач NavStrike-M

Для визначення положення реактивного снаряду, крім ІНС, використовується GPS-приймач NavStrike-M, який є значно більш досконалим, ніж звичайні GPS-приймачі. Він дозволяє дуже швидко визначати місцезнаходження, працює на великих швидкостях, має військове шифрування та стійкий до перешкод.

Сімейство лазерних гіроскопів Honeywell

Система наведення РС GMLRS (ІНС HG1700) використовує компактні кільцеві лазерні гіроскопи Honeywell GG1308 діаметром 2 см, які відрізняються високою точністю та стабільністю вимірювань, здатні працювати на великих швидкостях та практично не піддаються зовнішнім впливам.

Лазерні гіроскопи Honeywell GG1308 у ІНС HG1700

Платформа для лазерних гіроскопів Honeywell GG1308 у ІНС HG1700

Схема лазерного гіроскопа Honeywell GG1308

Акселерометр Honeywell RBA-500

Також HG1700 використовує акселерометри типу Q-Flex - Honeywell RBA-500. Цей тип акселерометрів відрізняється легкістю, компактністю, високою точністю вимірювань та стійкістю до зовнішніх впливів.

Схема акселерометра Honeywell RBA-500

⚠️⚠️⚠️ВІДБІЙ ТЕХНІЧНОГО МОМЕНТУ⚠️⚠️⚠️



Перспективи розвитку реактивних снарядів "нового покоління"

Схема снаряду 9М534 з БПЛА на борту

"Известия" повідомляють, що згідно з їхніми джерелами в військовому відомстві, зараз триває дослідно-конструкторська робота зі створення нового комплексу РЕБ. Новий проект передбачає створення легкого БПЛА з обладнанням РЕБ на борту. Обмежені габарити дозволять розмістити його в головній частині 300-мм реактивного снаряда для РСЗВ "Торнадо-С". За допомогою ракети такий безпілотник буде доставлятися на відстань десятків кілометрів в заданий район. Там він буде баражувати протягом деякого часу і виконувати свої завдання. Повернення не передбачається. Зазначається, що обладнання на борту БПЛА зможе виявляти і придушувати радіоканали зв'язку, сигнали радіолокаторів тощо. При цьому точні характеристики такої системи РЕБ не повідомляються. Як далеко просунулися роботи, не повідомляється. Невідомі й терміни завершення проекту і подальшого прийняття комплексу на озброєння. Ймовірно, новини такого роду з'являться пізніше, коли проєкт дійде до випробувань, і його майбутнє стане зрозумілішим.

Висновок Поставимо крапку (У) в цій історії. Чи дійсно РСЗВ Торнадо-С є аналогом M142 HIMARS? Можливо тільки за ціною. Нагадаємо вам, що за 5 мільйонів доларів Міністерство оборони Російської Федерації отримує шасі 60-х років - МАЗ-543М (з двигуном від Т-34) з досить сумнівною електронною начинкою. Про нові реактивні снаряди можна навіть не говорити. Отже, всім параметрами, окрім ціни, російська РСЗВ значно відстає від американського виробу.
